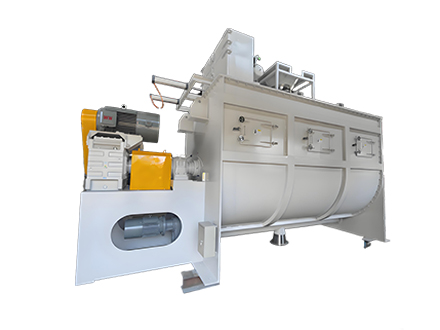

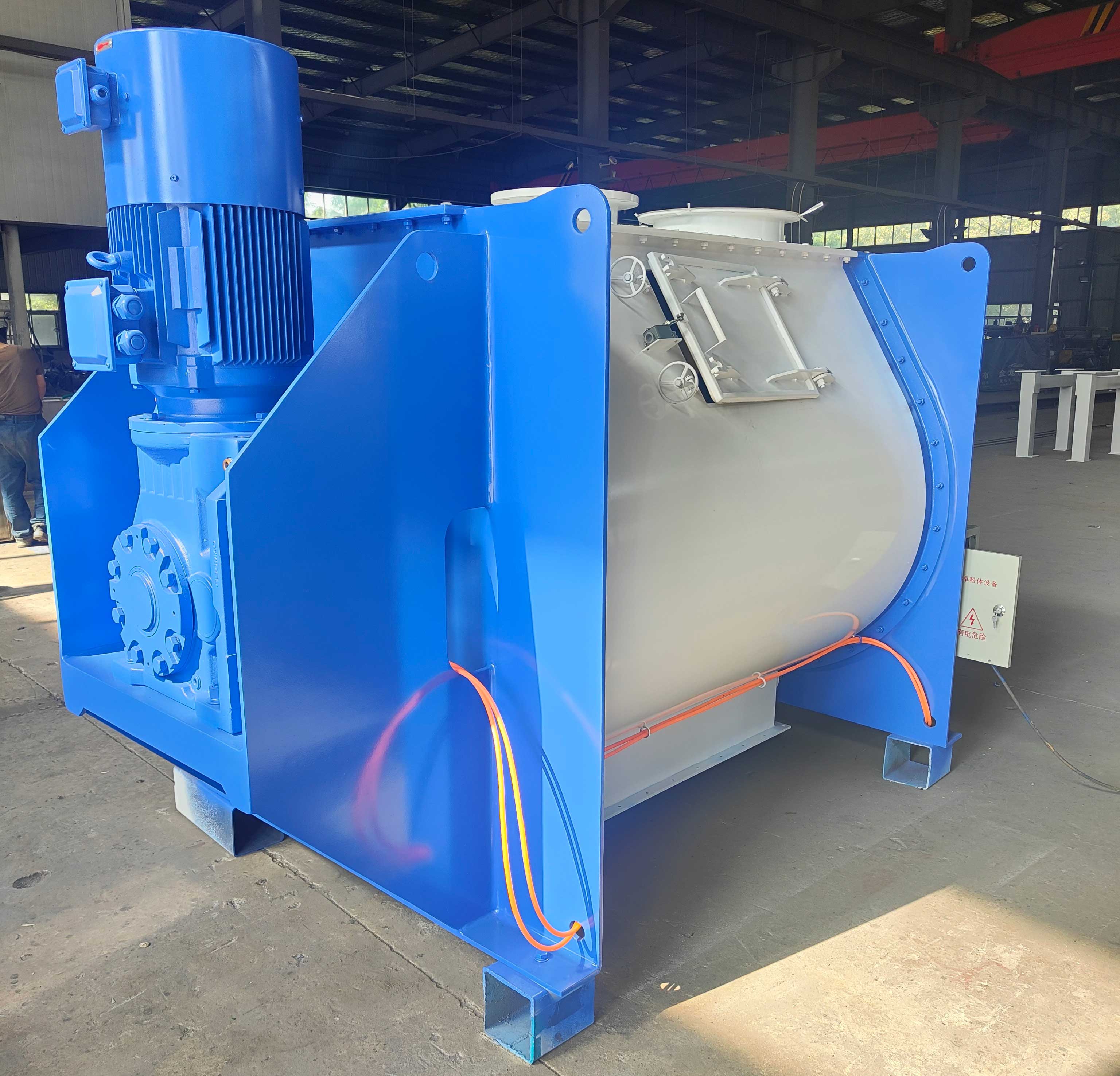

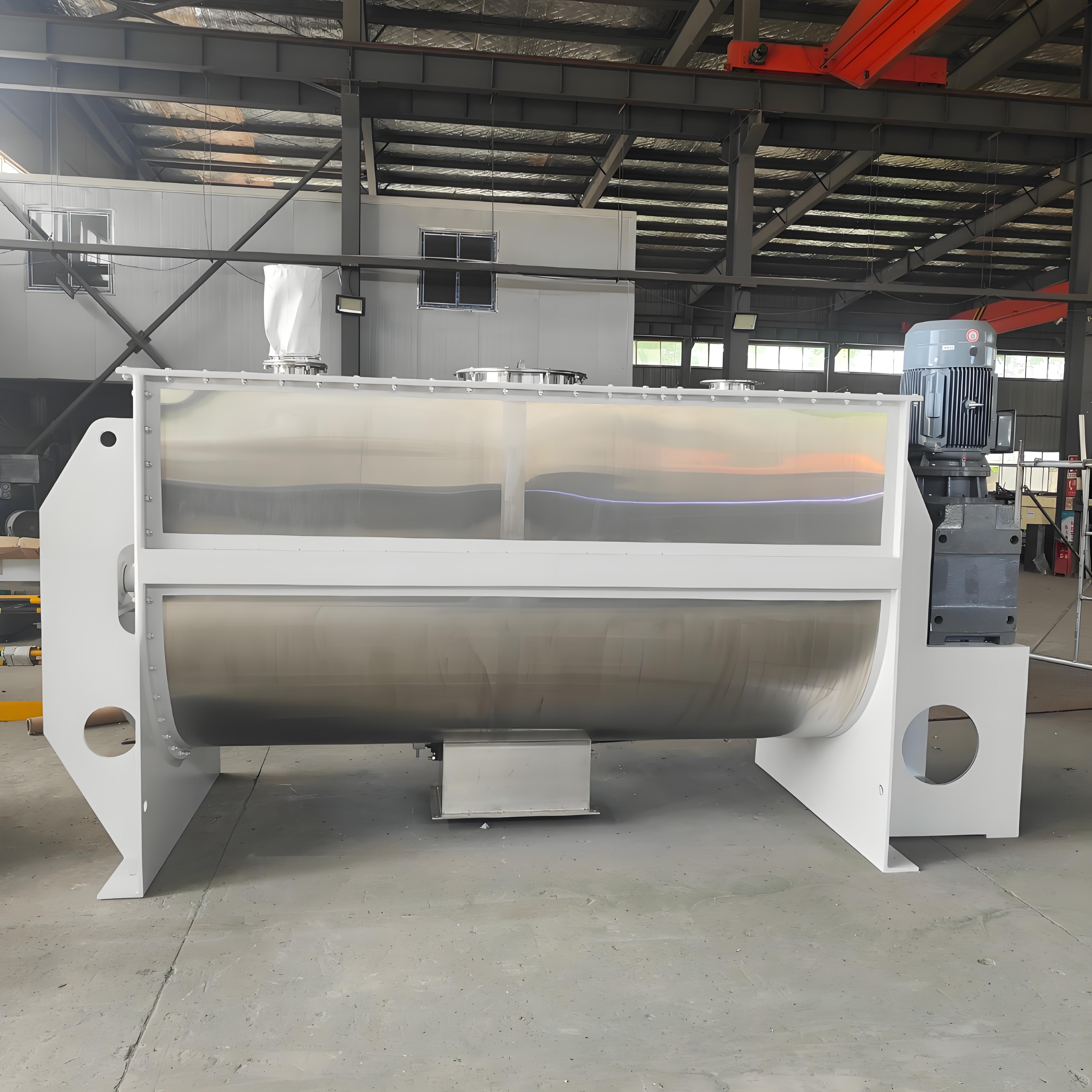

臥式螺帶混合機
臥式螺帶混合機?是一種用于粉狀物料混合的設備，廣泛應用于鋰電池材料的批混、干粉砂漿、膩子粉以及膏狀、黏稠或比重較大的物料的攪拌?，其傳動主軸上布置雙層螺旋葉片，內部螺旋將物料向外側輸送，外部螺旋將物料向內部聚集。物料在雙層螺旋帶的對流運動下，形成一個低動力高效的混合環境。

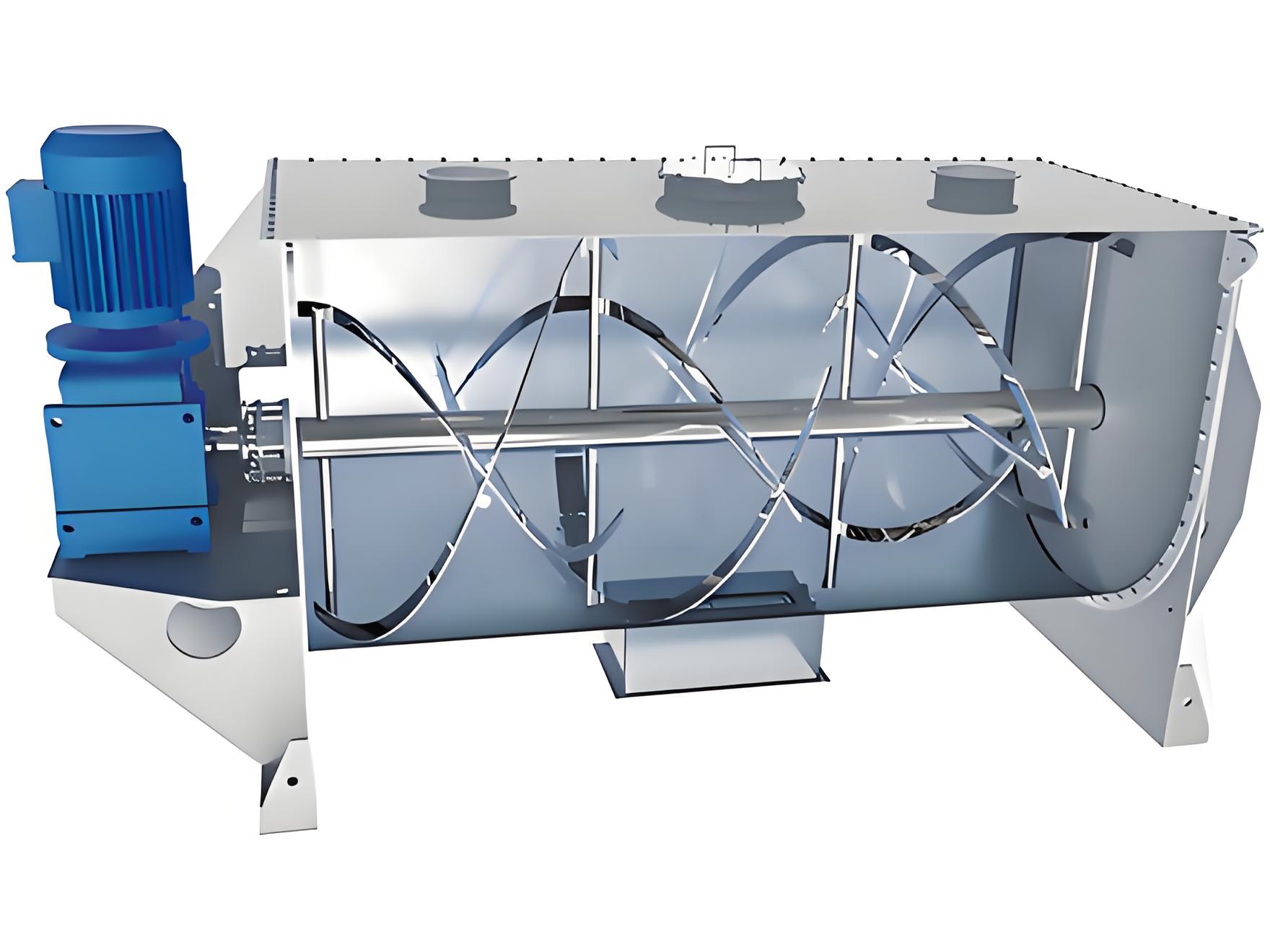

臥式螺帶混合機?是一種用于粉狀物料混合的設備，廣泛應用于鋰電池材料的批混、干粉砂漿、膩子粉以及膏狀、黏稠或比重較大的物料的攪拌?，其傳動主軸上布置雙層螺旋葉片，內部螺旋將物料向外側輸送，外部螺旋將物料向內部聚集。物料在雙層螺旋帶的對流運動下，形成一個低動力高效的混合環境。安裝于攪拌軸上的內外徑螺旋帶動桶體內物料，使攪拌器在桶體內**范圍翻動物料。攪拌裝置工作時內螺旋帶動靠近軸心處物料做軸心旋轉，軸向由內至兩側推動，外螺旋帶動靠近桶壁物料做軸心旋轉，軸向由兩側至內推動，本混合物料能夠在較短時間內均勻混合。
產品特點
混合機底部出料方式：粉體物料采用氣動大開門結構形式，具有卸料快、無殘余等優點； 高細度物料或半流體物料采用采用手動蝶閥或者氣動蝶閥，手動蝶閥經濟適用，氣動蝶閥對半流體的密封性好，但造價比手動蝶閥高。在需要加熱或冷卻的場合，可配置夾套。加熱方式有電加熱和導熱油加熱兩種方式可選：電加熱方便，但升溫速度慢，能耗高；導熱油加熱需要配置油鍋和導油動力、管道，投資較大，但升溫速度快，能耗較低。冷卻工藝可直接向夾套內注入冷卻水，夾套換熱面積大，冷卻速度快。電機與攪拌主軸之間通過擺線針輪式減速機直聯，結構簡單，運行可靠度高，維護方便。
產品應用
廣泛應用于膩子膏、真石漆、干粉、膩子、醫藥、食品、化學品、飼料、陶瓷、耐火材料等固-固（即粉體與粉體）、固-漿（即粉體與膠漿液）的混合，特別適應粘稠的物料混合。對纖維含量較大、密度差異大的物料混合，該混合機不適合。膩子膏、真石漆、生物、醫藥、食品等行業，建議使用不銹鋼材質。一般情況下，混合含有玻化微珠的干粉砂漿料，推薦臥式螺帶混合機快。電機與攪拌主軸之間通過擺線針輪式減速機直聯，結構簡單，運行可靠度高，維護方便。
產品參數
規格型號 | 工作容積 | 運轉速度 | 功率 | 外形尺寸 | 重量 | 材質厚度 | 主軸尺寸 | 減速機規格 |
(L) | (rpm) | (kw) | (mm) | (kg) | (mm) | (mm) | ||
GJ-WLD-50 | 20-30 | 40 | 3 | 1000×500×510 | 210 | 3 | 67*10 | X4 |
GJ-WLD-100 | 40-60 | 40 | 3 | 1200×570×750 | 300 | 3 | 67*10 | X4 |
GJ-WLD-300 | 120-180 | 40 | 5.5 | 1300×950×1150 | 690 | 3 | 89*10 | X5 |
GJ-WLD-500 | 200-300 | 40 | 7.5 | 1500×1100×1400 | 950 | 4 | 89*10 | X6 |
GJ-WLD-1000 | 400-600 | 30 | 11 | 2000×1450×1550 | 1600 | 4 | 108*12 | X7 |
GJ-WLD-1500 | 600-900 | 30 | 15 | 2200×1420×1790 | 1800 | 5 | 108*12 | X7 |
GJ-WLD-2000 | 800-1200 | 30 | 15 | 2500×1500×1900 | 2000 | 5 | 121*12 | X8 |
GJ-WLD-3000 | 1200-1800 | 30 | 18.5 | 2900×1900×2000 | 3100 | 5 | 121*12 | X8 |
GJ-WLD-4000 | 1600-2400 | 25 | 22 | 3000×1900×2200 | 4100 | 6 | 140*12 | X9 |
GJ-WLD-5000 | 2000-3000 | 20 | 30 | 3500×1950×2300 | 4700 | 6 | 140*12 | X9 |
GJ-WLD-6000 | 2400-3600 | 20 | 37 | 3900×1700×2300 | 6000 | 6 | 159*12 | X10 |
GJ-WLD-8000 | 3200-4800 | 20 | 45 | 4300×2000×3100 | 7500 | 8 | 159*12 | X10 |
GJ-WLD-10000 | 4000-6000 | 15 | 45 | 4500×2100×2700 | 8000 | 8 | 180*12 | X11 |
GJ-WLD-12000 | 4800-7200 | 15 | 55 | 4500×2250×2800 | 10000 | 10 | 180*12 | X11 |
GJ-WLD-15000 | 6000-9000 | 15 | 55 | 5400×2300×3050 | 11000 | 10 | 180*12 | X12 |
GJ-WLD-18000 | 7200-10800 | 12 | 75 | 5500×2400×3250 | 12000 | 10 | 203*12 | K167 |
GJ-WLD-20000 | 8000-12000 | 12 | 75 | 5800×2500×3500 | 13500 | 10 | 203*12 | K167 |
GJ-WLD-25000 | 10000-15000 | 10 | 90 | 6000×2600×3700 | 15000 | 10 | 219*12 | K187 |
GJ-WLD-30000 | 12000-18000 | 10 | 110 | 6300×2900×3800 | 17000 | 10 | 219*12 | K187 |
